Sewa Chromatic Dispersion Tester dan OTDR untuk Uji Jaringan Fiber Optik

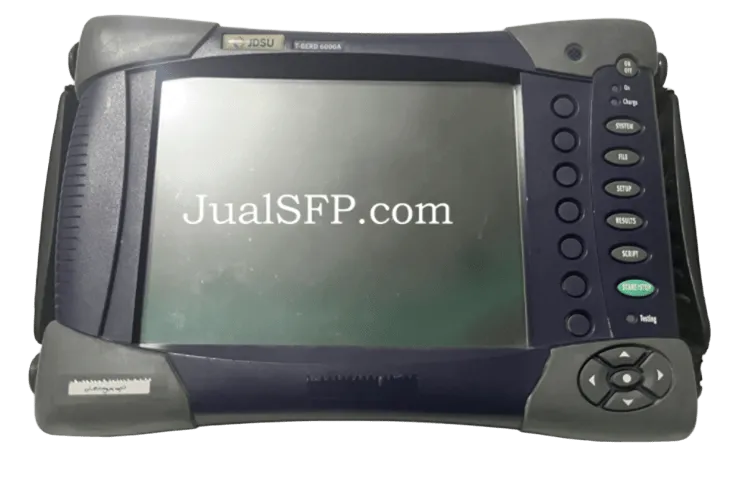

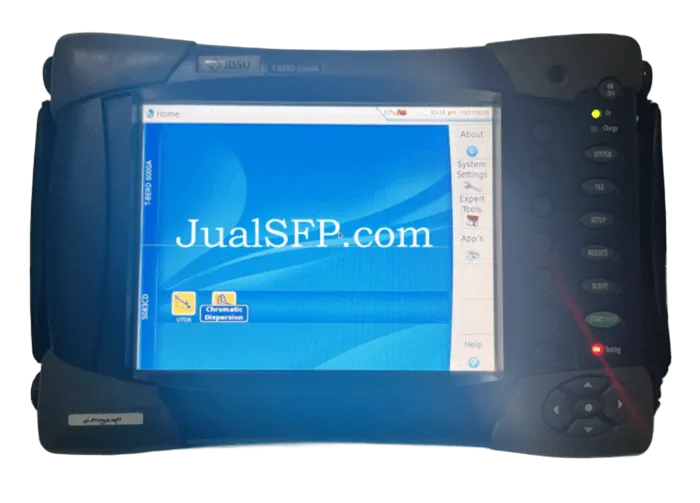

Pada jaringan fiber optik berkecepatan tinggi, kabel yang lolos uji redaman belum tentu siap dipakai. Pelebaran pulsa akibat chromatic dispersion (dispersi kromatik) bisa membuat sinyal sulit dibaca di penerima, terutama pada link jarak jauh. Kami menyediakan sewa alat uji chromatic dispersion dan OTDR VIAVI (nama lamanya JDSU) untuk ISP, kontraktor instalasi, dan tim jaringan yang membutuhkan alat ini untuk satu proyek saja. VIAVI TBERD-6000A.
Alat yang Bisa Disewa
| Alat | Fungsi | Keterangan unit |
|---|---|---|
| Chromatic dispersion tester | Mengukur dispersi kromatik total sebuah link fiber | |
| OTDR VIAVI | Menampilkan profil redaman sepanjang kabel serta lokasi sambungan dan titik gangguan |
Apa Itu Chromatic Dispersion?
Sumber cahaya di fiber tidak memancarkan satu panjang gelombang yang benar-benar murni. Setiap panjang gelombang merambat dengan kecepatan sedikit berbeda di dalam kaca, sehingga pulsa cahaya yang awalnya tajam melebar seiring jarak. Jika pelebaran ini terlalu besar, pulsa yang berdekatan saling menumpuk dan penerima salah membaca bit. Gejalanya berupa error, link tidak stabil, atau link yang sama sekali tidak naik padahal redamannya normal.
Satuan dan contoh hitungan
Hasil pengukuran dinyatakan dalam ps/nm (dispersi total sebuah link). Koefisien kabelnya dinyatakan dalam ps/(nm·km). Pada fiber single-mode standar (G.652), nilai tipikalnya sekitar 17 ps/(nm·km) di 1550 nm, dan mendekati nol di sekitar 1310 nm.
Contoh kasar: link 80 km × 17 ps/(nm·km) ≈ 1.360 ps/nm pada 1550 nm. Angka ini perkiraan awal. Nilai kabel sebenarnya berbeda tergantung jenis dan pabrikannya, itulah gunanya pengukuran langsung.
Kapan pengujian perlu dilakukan?
- Link 10G ke atas pada jarak menengah sampai jauh, terutama di 1550 nm.
- Sebelum memasang modul jarak jauh seperti ER atau ZR, untuk memastikan dispersi link masih dalam batas toleransi modul.
- Perencanaan kompensasi dispersi pada sistem yang membutuhkannya.
- Serah terima proyek, sebagai dokumentasi kualitas kabel.
- Troubleshooting link yang bermasalah padahal redamannya normal.
Pada sistem koheren modern, dispersi umumnya dikompensasi secara digital di penerima, tetapi pengukuran tetap berguna untuk perencanaan dan verifikasi. Cek spesifikasi peralatan Anda untuk toleransi dispersi yang diizinkan.
Chromatic Dispersion, OTDR, dan Optical Power Meter: Apa Bedanya?
| Alat | Yang diukur | Pertanyaan yang dijawab |
|---|---|---|
| Optical power meter | Daya optik di satu titik | Berapa daya yang sampai? |
| OTDR | Profil redaman, sambungan, dan titik gangguan sepanjang kabel | Di mana letak masalahnya? |
| Chromatic dispersion tester | Pelebaran pulsa akibat panjang gelombang | Apakah link siap untuk kecepatan tinggi? |
Ketiganya saling melengkapi. Link yang redamannya baik masih bisa gagal pada 10G karena dispersi, dan sebaliknya.
Gambaran Alur Pengujian
- Siapkan data link: panjang, jenis kabel, dan jumlah sambungan.
- Bersihkan semua konektor sebelum dihubungkan. Konektor kotor merusak hasil ukur.
- Pasang alat sesuai prosedur dari datasheet. Banyak metode membutuhkan akses ke kedua ujung serat, jadi siapkan teknisi atau koordinasi di kedua lokasi.
- Jalankan pengukuran pada panjang gelombang yang relevan, lalu catat hasil dalam ps/nm.
- Bandingkan dengan toleransi peralatan yang akan dipasang, dan simpan laporannya.
Prosedur rinci bergantung pada model alat. Kami hanya menyewakan alat Chromatic Dispersion tanpa menyediakan jasa teknisi di lapangan untuk melakukan pengetesan.
Keselamatan: jangan melihat langsung ke ujung serat atau port yang sedang aktif. Cahaya laser tidak terlihat mata, tetapi bisa merusak penglihatan.
Hubungannya dengan Modul SFP Jarak Jauh
Modul seperti SFP+ ER dan ZR bekerja di sekitar 1550 nm dan dirancang untuk puluhan kilometer. Di rentang itulah dispersi mulai menjadi faktor. Datasheet modul biasanya mencantumkan dispersion tolerance, yaitu batas dispersi yang masih bisa diterima. Dengan mengukur link lebih dulu, Anda bisa tahu apakah modul yang dipilih cocok, sebelum membeli dalam jumlah besar.
Butuh modul untuk proyek yang sama? Lihat sewa SFP+ 10G, sewa SFP28 25G, atau semua layanan sewa SFP dan QSFP.
Paket dan Syarat Sewa
| Item | Keterangan |
|---|---|
| Kelengkapan | kabel, adaptor, case, charger. |
| Durasi sewa | harian / mingguan / bulanan |
| Tarif | [ISI atau tulis: hubungi kami via WhatsApp] |
| Deposit | [ISI jika ada] |
| Operator atau pendampingan | [ISI] |
| Pengiriman | Berikan alamat kantor anda atau perusahaan, kami akan mengantarkan sampai ke tujuan. |
Pertanyaan yang Sering Diajukan
Apa bedanya redaman dan dispersi?
Redaman adalah turunnya kekuatan sinyal sepanjang kabel. Dispersi adalah melebarnya bentuk pulsa. Link bisa memiliki redaman bagus namun dispersi terlalu besar, sehingga keduanya perlu diukur.
Apakah link pendek perlu uji chromatic dispersion?
Umumnya efeknya baru terasa pada kecepatan tinggi dan jarak menengah sampai jauh. Untuk link pendek, pengujian ini biasanya tidak diperlukan, kecuali ada persyaratan proyek atau spesifikasi peralatan.
Apakah alat bisa disewa tanpa teknisi?
Kami menyarankan agar alat Chromatic Dispersion (CD) dioperasikan oleh teknisi yang memiliki pengalaman atau pemahaman yang memadai dalam penggunaan alat tersebut. Hal ini bertujuan untuk memastikan proses pengujian berjalan dengan benar dan hasil pengukuran dapat diperoleh secara optimal.
Berapa lama minimal menyewa?
Masa sewa alat tersedia mulai dari 3 hingga 30 hari, sesuai dengan kebutuhan proyek Anda. Apabila Anda memerlukan durasi sewa lebih dari 30 hari, silakan hubungi tim kami untuk mendiskusikan ketersediaan unit dan ketentuan perpanjangan masa sewa.
Bagaimana cara memesan?
Hubungi kami lewat WhatsApp di +62-811-8986-809. Sebutkan jenis alat, tanggal kebutuhan, dan lokasi proyek. Kami akan konfirmasi ketersediaan dan tarifnya.
Pesan Sekarang
Kantor kami berada di Gedung Sona Topas, Jl. Jenderal Sudirman Kav. 26, Jakarta Pusat.
