Sewa Optical Laser Source untuk Instalasi dan Maintenance Fiber Optik
Untuk mengetahui seberapa besar redaman sebuah kabel fiber optik, Anda butuh dua alat: sumber cahaya yang memancarkan sinyal stabil di salah satu ujung, dan optical power meter yang membaca sinyal itu di ujung lainnya. Kami menyediakan sewa optical laser source (sering juga disebut optical light source atau fiber optic source) yang ringkas, tangguh, dan mendukung pengujian single-mode maupun multimode. Cocok untuk teknisi jaringan, ISP, dan kontraktor instalasi yang membutuhkannya untuk satu proyek tanpa harus membeli OLS-35
Keunggulan Unit
- Ringkas dan tangguh: mudah dibawa ke lapangan dan dirancang untuk pemakaian teknisi.
- Adaptor optik yang bisa diganti: tersedia versi dengan adaptor yang dapat ditukar, sehingga fleksibel untuk berbagai tipe konektor.
- Mode transmisi Auto λ dan TwinTest: mempercepat pengujian dan mengurangi langkah manual. Penjelasan singkatnya ada di bagian bawah.
- Siklus kalibrasi 3 tahun: sesuai spesifikasi produsen.
- Hingga 4 panjang gelombang dalam satu alat: kombinasi single-mode (SM) dan multimode (MM), jadi satu unit bisa menangani beberapa jenis kabel.
Fitur di atas bergantung pada versi alat. Konfirmasi versi unit yang Anda sewakan

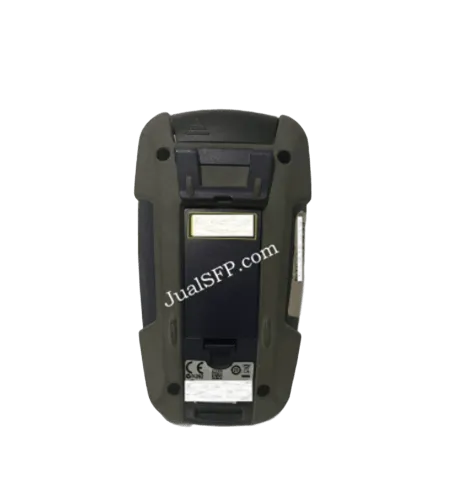

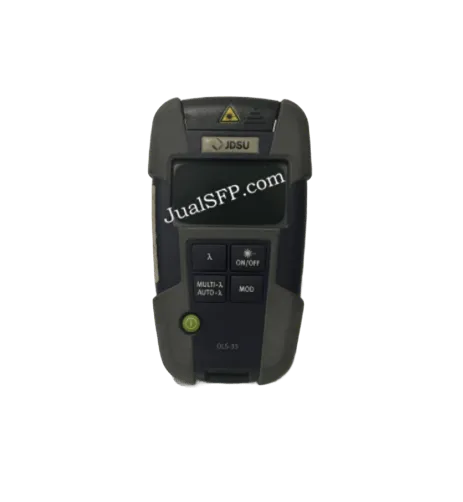

Spesifikasi Unit
| Item | Keterangan |
|---|---|
| Merek dan model | OLS-35/37/38 Single-Mode Light Source |
| Jenis fiber | Single-mode dan multimode (SM + MM), sesuai versi unit |
| Panjang gelombang | Enterprise/LAN networks with 850/1300 nm multimode wavelengths capability |
| Mode transmisi | Auto λ dan TwinTest |
| Dimensions (H x W x D) | 30 x 80 x 150 mm/1.2 x 3.1 x 5.9 in |
| Rechargeable batteries | 2 AA NiMH 1.2 V |
| EMI/ESD | CE compliance |
| Sumber daya | Dry batteries & Rechargeable batteries |
Apa Itu Optical Laser Source?
Optical laser source adalah alat uji portabel yang memancarkan cahaya dengan daya dan panjang gelombang yang stabil ke dalam serat. Pasangannya, optical power meter, membaca cahaya itu di ujung lain. Selisih antara daya yang dikirim dan daya yang diterima adalah redaman (insertion loss) link tersebut.
Stabilitas adalah kuncinya. Modul SFP di perangkat aktif juga memancarkan cahaya, tetapi dayanya bervariasi antar modul dan baru ada setelah perangkat menyala. Dengan sumber uji yang diketahui nilainya, Anda bisa menguji kabel sebelum perangkat dipasang.
Panjang gelombang yang umum dipakai
| Jenis fiber | Panjang gelombang umum |
|---|---|
| Multimode | 850 nm dan 1300 nm |
| Single-mode | 1310 nm dan 1550 nm |
Sumber dan power meter harus diatur pada panjang gelombang yang sama, karena redaman fiber berbeda di tiap panjang gelombang. Alat yang menggabungkan beberapa panjang gelombang SM dan MM dalam satu unit membuat Anda tidak perlu membawa banyak sumber cahaya terpisah.
Apa itu mode Auto λ dan TwinTest?
Kedua istilah ini adalah mode transmisi bawaan alat. Auto λ umumnya dipakai agar pengukuran berpindah panjang gelombang secara otomatis bersama power meter yang kompatibel, sehingga teknisi tidak perlu mengatur manual tiap kali. All VIAVI sources are equipped with Auto- λ and Multiλ functions compatible with any VIAVI power meter. This one button operation provides a quick, simple, and error-free testing solution, which makes SmartPocket sources the ideal tools for daily field testing.
Aplikasi dan Penggunaan
- Pengukuran insertion loss dan cek kontinuitas: memastikan link tersambung dan mengetahui besar redamannya.
- Jaringan enterprise dan LAN: pengujian multimode di panjang gelombang 850 dan 1300 nm.
- Jaringan akses dan metro (LAN/WAN): kombinasi pengujian multimode dan single-mode dalam satu proyek.
- Telekomunikasi, CATV, dan aplikasi militer: dukungan panjang gelombang single-mode standar.
Kapan Perlu Menyewa Optical Laser Source?
- Sertifikasi atau serah terima kabel: mengukur redaman total setelah instalasi dan mendokumentasikannya.
- Troubleshooting: mencari tahu apakah redaman link sudah melebihi batas sebelum menyalahkan modul atau perangkat.
- Verifikasi kabel patch dan pigtail: memastikan kabel baru atau bekas masih layak.
- Memeriksa anggaran daya (power budget): membandingkan redaman nyata dengan yang dibutuhkan modul SFP jarak jauh.
- Proyek sesekali: alat dipakai beberapa hari, sehingga menyewa lebih masuk akal daripada membeli.
Cara Mengukur Redaman dengan Laser Source dan Power Meter
- Nyalakan kedua alat dan biarkan beberapa saat sampai stabil, sesuai petunjuk datasheet.
- Atur panjang gelombang yang sama di sumber dan di power meter, atau gunakan mode Auto λ jika power meter Anda kompatibel.
- Bersihkan semua konektor pada kabel uji dan port alat. Konektor kotor adalah penyebab utama hasil ukur yang meleset.
- Tetapkan nilai acuan (reference). Hubungkan sumber ke power meter lewat kabel uji, lalu catat atau atur nilai daya sebagai acuan 0 dB. Banyak power meter punya fungsi khusus untuk ini.
- Ukur link. Sambungkan sumber ke satu ujung kabel yang diuji dan power meter ke ujung lainnya, lalu baca hasilnya.
- Catat hasilnya, termasuk lokasi, tanggal, dan panjang gelombang, sebagai dokumentasi.
Metode acuan dan jumlah kabel uji yang dipakai bisa berbeda tergantung standar proyek (misalnya satu jumper atau tiga jumper). Ikuti prosedur yang diminta oleh pemilik proyek atau standar yang berlaku.
Keselamatan: jangan melihat langsung ke ujung serat atau port sumber yang sedang menyala. Cahaya laser tidak terlihat mata, tetapi bisa merusak penglihatan. Cek kelas laser pada datasheet unit.
Contoh hitungan sederhana
Misalkan daya acuan terbaca -5,0 dBm. Setelah kabel yang diuji dipasang, power meter menunjukkan -8,2 dBm. Redaman link tersebut adalah 8,2 – 5,0 = 3,2 dB. Angka ini hanya ilustrasi. Hasil Anda akan berbeda, dan batas yang diterima ditentukan oleh anggaran redaman proyek serta spesifikasi modul yang dipakai.
Perkiraan anggaran redaman
Untuk perkiraan kasar sebelum mengukur, redaman sebuah link adalah jumlah redaman kabel (per km), redaman tiap sambungan (splice), dan redaman tiap pasang konektor. Pada kabel single-mode, nilai yang sering dipakai sebagai perkiraan awal adalah sekitar 0,35 dB/km di 1310 nm dan sekitar 0,2 sampai 0,25 dB/km di 1550 nm. Nilai splice dan konektor bergantung pada kualitas pekerjaan dan standar proyek. Pakai angka dari spesifikasi kabel dan standar Anda, lalu bandingkan dengan hasil ukur.
Laser Source, Power Meter, VFL, dan OTDR: Apa Bedanya?
| Alat | Fungsi | Pertanyaan yang dijawab |
|---|---|---|
| Optical laser source | Memancarkan sinyal uji yang stabil | Sinyal apa yang dikirim ke link? |
| Optical power meter | Mengukur daya optik di satu titik | Berapa daya yang sampai? |
| VFL (visual fault locator) | Memancarkan cahaya merah yang terlihat | Apakah kabel pendek ini putus atau bengkok tajam? |
| OTDR | Profil redaman sepanjang kabel | Di mana letak masalahnya? |
Laser source dan power meter adalah satu pasang, dan hasilnya adalah redaman total link. OTDR menjawab pertanyaan berbeda, yaitu di mana redaman itu terjadi. Untuk instalasi yang serius, banyak tim memakai keduanya. Kami juga menyewakan alat penguji jaringan fiber optik lainnya, lihat Sewa dan Rental Alat BERT TEST – 1G, 10G, 40G & 100G., SEWA Chromatic Dispersion Fiber Optic, Sewa SMART Optical Fiber Attenuator, atau Sewa Optical Power Meter.
Satu Paket dengan Kebutuhan SFP Anda
Pengukuran redaman biasanya dilakukan sebelum modul transceiver dipasang, untuk memastikan kabel sanggup mendukung modul yang dipilih. Jika Anda juga membutuhkan modulnya, lihat sewa SFP 1G, sewa SFP+ 10G, sewa SFP28 25G, atau semua layanan sewa SFP dan QSFP.
Paket dan Syarat Sewa
| Item | Keterangan |
|---|---|
| Kelengkapan | kabel , adaptor konektor, baterai atau charger |
| Durasi sewa | 3 hari sampai 30 hari (jika ingin lebih dari 30 hari, hubungi kami) |
| Tarif | Hubungi kami |
| Deposit | – |
| Unit | OLS-35/36/37 Optical Light Sources |
| Pengiriman | Kami kirim sampai ke kantor anda (JABODETABEK) |
Pertanyaan yang Sering Diajukan
Apakah laser source bisa dipakai tanpa power meter?
Bisa menyalakan cahaya, tetapi Anda tidak akan mendapat angka redaman. Untuk mengukur, sumber harus dipasangkan dengan optical power meter pada panjang gelombang yang sama.
Apakah satu alat bisa dipakai untuk single-mode dan multimode?
Pada versi yang menggabungkan panjang gelombang SM dan MM, ya. Satu alat bisa membawa hingga 4 panjang gelombang.
Apa bedanya laser source dengan VFL?
VFL memancarkan cahaya merah yang terlihat untuk mencari patahan atau tikungan tajam pada kabel pendek. Laser source memancarkan cahaya di panjang gelombang telekomunikasi yang tidak terlihat mata, dan dipakai untuk mengukur redaman bersama power meter.
Apakah unit ini dikalibrasi?
Produsen menetapkan siklus kalibrasi 3 tahun untuk alat jenis ini.
Mengapa hasil ukur saya berubah-ubah?
Penyebab paling umum adalah konektor yang kotor atau tidak terpasang sempurna, sumber yang belum stabil, atau panjang gelombang yang tidak sama di kedua alat. Bersihkan konektor, tunggu alat stabil, lalu ulangi pengukuran.
Berapa lama minimal menyewa?
Masa sewa alat tersedia mulai dari 3 hingga 30 hari, sesuai dengan kebutuhan proyek Anda. Apabila Anda memerlukan durasi sewa lebih dari 30 hari, silakan hubungi tim kami untuk mendiskusikan ketersediaan unit dan ketentuan perpanjangan masa sewa.
Bagaimana cara memesan?
Hubungi kami lewat WhatsApp di +62-811-8986-809. Sebutkan jenis alat, tanggal kebutuhan, dan lokasi proyek. Kami akan konfirmasi ketersediaan dan tarifnya.
Pesan Sekarang
Kantor kami berada di Gedung Sona Topas, Jl. Jenderal Sudirman Kav. 26, Jakarta Pusat.
