Sewa P5000 Digital Probe Microscope untuk Pemeriksaan Kebersihan Konektor Optik
Kabel fiber optik yang terpasang rapi masih bisa bermasalah kalau ujung konektornya kotor. Debu, sidik jari, atau goresan sekecil apa pun pada inti serat dapat menambah redaman, membuat hasil ukur meleset, bahkan merusak konektor pasangannya. Kami menyediakan sewa fiber inspection microscope P5000 Digital Probe untuk teknisi jaringan, ISP, dan kontraktor instalasi yang perlu melihat dan menyertifikasi kondisi ujung konektor sebelum disambung, tanpa harus membeli alatnya.

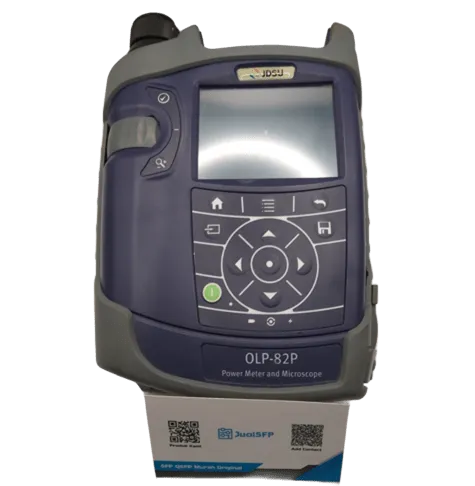

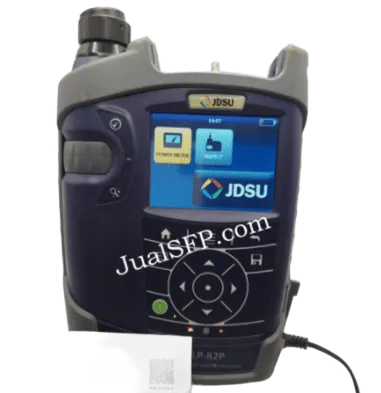

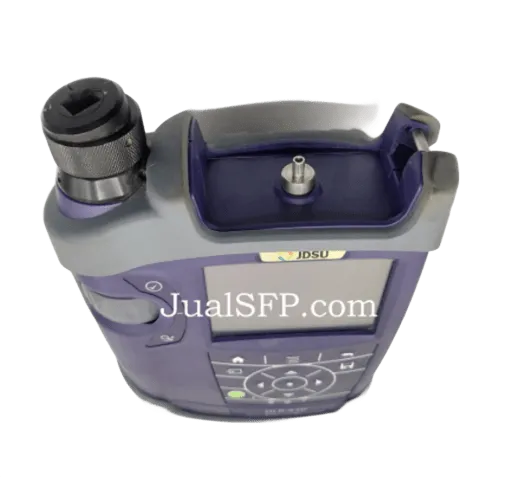

Paket Mikroskop dan Power Meter
Keunggulan P5000 Digital Probe Microscope
P5000 adalah digital probe microscope dari VIAVI (sebelumnya JDSU). Gambar ujung konektor ditampilkan secara digital dan dianalisis, jadi Anda tidak perlu menilai kebersihan konektor hanya dengan mata.
- Cocok untuk kerja lapangan: dirancang untuk dibawa ke lokasi proyek, bukan hanya dipakai di laboratorium.
- Memeriksa kedua sisi koneksi: ujung konektor pada kabel dan sisi pasangannya (adaptor atau port) dapat diperiksa, sehingga masalah di salah satu sisi tidak terlewat.
- Ratusan pilihan tip: tersedia banyak tip adaptor untuk menyesuaikan tipe konektor dan aplikasi, mulai dari patch cord biasa sampai konektor khusus.
- Dipakai integrator dan installer: untuk membuktikan kualitas pekerjaan sebelum diserahterimakan ke pelanggan.
- Dua cara menyambungkan: ke PC atau laptop, atau ke unit JDSU MTS/T-BERD 4000.
Spesifikasi Unit
| Item | Keterangan |
|---|---|
| Model | P5000 Digital Probe Microscope (VIAVI / JDSU) |
| Jenis | Digital probe (gambar tampil di layar dan dianalisis) |
| Koneksi | PC atau laptop, atau JDSU MTS/T-BERD 4000 |
| Area inspeksi | Kedua sisi koneksi fiber (kabel dan port atau adaptor), sesuai tip yang dipakai |
| Tip adaptor yang disertakan | LC, FC |
Manfaat Uji PASS/FAIL untuk Sertifikasi Konektor
Inspeksi manual sering berakhir dengan perdebatan, misalnya apakah satu titik kecil di ujung serat masih bisa diterima atau tidak. Dengan P5000, hasil inspeksi dibandingkan dengan standar atau spesifikasi yang Anda tentukan, lalu ditampilkan sebagai PASS atau FAIL.
- Penerimaan PASS/FAIL yang sederhana: hasilnya jelas, tidak bergantung pada tafsiran tiap teknisi.
- Sesuai standar industri atau spesifikasi pelanggan: konektor diuji terhadap kriteria yang diminta proyek.
- Satu platform untuk setiap tahap: dari pabrikan, instalasi, sampai pemeliharaan, semua pihak memakai acuan penilaian yang sama.
- Tidak ada lagi kebingungan “bagus atau tidak”: konektor diuji terhadap spesifikasi, bukan penilaian pribadi.
- Mengurangi subjektivitas manusia: penilaian dilakukan oleh analisis perangkat lunak, bukan hanya mata operator.
- Waktu inspeksi lebih singkat: jumlah konektor yang banyak lebih cepat diperiksa.
- Laporan sertifikasi: hasil dapat dibuat menjadi laporan untuk serah terima proyek.
- Arsip hasil dan gambar: dokumentasi tersimpan untuk audit atau klaim di kemudian hari.
- Platform yang dipakai produsen, installer, dan penyedia layanan terkemuka: menurut datasheet, P5000 digunakan secara luas untuk sertifikasi kepatuhan.
Fitur PASS/FAIL, laporan, dan arsip bergantung pada perangkat lunak yang dipakai bersama probe.
Mengapa Konektor Fiber Optik Harus Diinspeksi?
Inti serat single-mode berdiameter sekitar 9 mikron, jauh lebih kecil dari sehelai rambut. Satu partikel debu di area itu sudah cukup untuk memantulkan atau menghalangi cahaya. Konektor kotor adalah salah satu penyebab paling umum dari masalah link fiber di lapangan, dan sering terlewat karena kotoran di ujung serat tidak terlihat dengan mata telanjang.
- Redaman bertambah: sebagian cahaya terhalang atau terpantul.
- Back reflection naik: pantulan balik bisa mengganggu pemancar, terutama pada link kecepatan tinggi.
- Hasil ukur tidak konsisten: pengukuran dengan power meter atau OTDR berubah setiap konektor dicabut-pasang.
- Kerusakan permanen: partikel keras yang terjepit saat konektor dipasang bisa menggores ujung serat.
- Kotoran menyebar: konektor kotor mengotori konektor pasangannya, lalu seluruh kabel dan port yang disentuhnya.
Apa yang terlihat di mikroskop?
| Temuan | Penyebab umum | Tindakan |
|---|---|---|
| Debu dan partikel | Konektor terbuka tanpa tutup, lingkungan berdebu | Bersihkan, lalu periksa ulang |
| Noda berminyak atau sidik jari | Ujung serat tersentuh tangan | Bersihkan dengan metode basah-kering, lalu periksa ulang |
| Sisa cairan pembersih | Pembersihan basah yang tidak dikeringkan | Ulangi pembersihan kering |
| Goresan | Partikel keras terseret saat disambung | Biasanya permanen, konektor perlu diganti atau dipoles ulang |
| Retak, terkelupas, atau lubang kecil | Benturan atau pemasangan yang kasar | Ganti konektor |
Standar IEC 61300-3-35 mengatur kriteria visual ujung konektor. Ujung serat dibagi menjadi beberapa zona (inti, selubung, perekat, dan area kontak), dan batas cacat yang diizinkan berbeda tiap zona. Inti dan area di sekitarnya paling ketat. Kriteria tepatnya bergantung pada jenis konektor dan aplikasi, jadi pakai ketentuan proyek Anda atau standar yang diminta pemilik jaringan.
Alur Inspeksi: Periksa, Bersihkan, Periksa Lagi
- Pastikan jalur tidak aktif. Matikan sumber cahaya atau cabut perangkat yang memancarkan sinyal sebelum memeriksa (lihat peringatan keselamatan di bawah).
- Hubungkan P5000 ke PC atau laptop, atau ke unit MTS/T-BERD 4000.
- Pasang tip adaptor yang sesuai dengan tipe konektor (LC, SC, FC, dsb.) dan jenis UPC atau APC.
- Periksa konektor dan lihat hasil PASS atau FAIL, serta debu, noda, atau goresan di zona inti.
- Bersihkan jika perlu. Gunakan pembersih kering lebih dulu (pen pembersih atau kain khusus fiber). Jika noda masih ada, pakai metode basah-kering dengan cairan pembersih fiber, lalu keringkan.
- Periksa ulang. Jangan menganggap sudah bersih sebelum dilihat lagi dan hasilnya PASS. Ulangi pembersihan sampai bersih atau sampai terbukti ada kerusakan permanen.
- Periksa kedua sisi (ujung kabel dan port atau adaptor), baru sambungkan.
- Simpan gambar dan buat laporan hasil inspeksi sebagai dokumentasi serah terima.
Konektor baru dari kemasan pun tidak otomatis bersih. Tutup pelindung tidak menjamin ujung serat bebas debu, jadi tetap periksa dulu.
Keselamatan: pastikan jalur fiber tidak aktif sebelum memeriksa konektor. Cahaya laser tidak terlihat mata dan bisa merusak penglihatan. Probe digital menampilkan gambar di layar sehingga Anda tidak perlu mengintip lewat lensa, tetapi jalur tetap harus dimatikan.
Mikroskop optik biasa atau digital probe?
| Aspek | Mikroskop optik (lensa okuler) | Digital probe seperti P5000 |
|---|---|---|
| Cara melihat | Mengintip lewat lensa | Gambar tampil di layar PC, laptop, atau T-BERD |
| Penilaian | Visual, tergantung pengalaman operator | Hasil PASS/FAIL dari perangkat lunak |
| Keselamatan mata | Perlu ekstra hati-hati, jalur harus mati | Tidak melihat langsung lewat lensa, jalur tetap harus mati |
| Dokumentasi | Terbatas | Gambar dan laporan dapat disimpan |

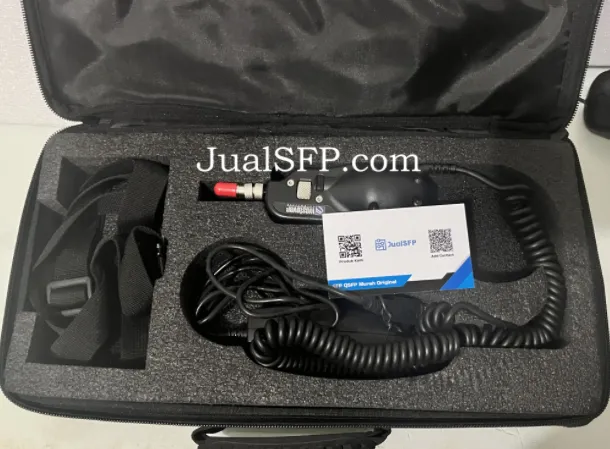

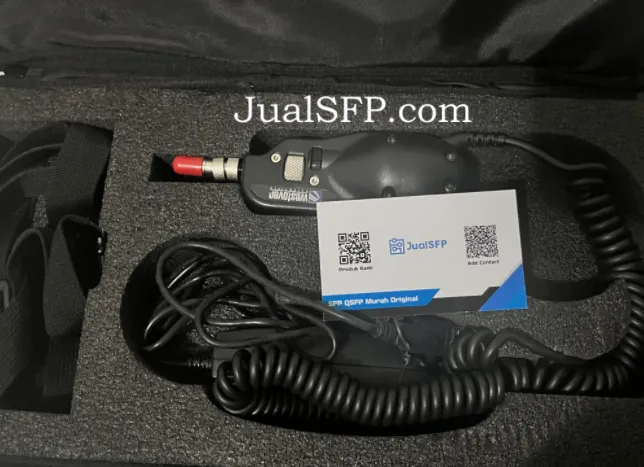

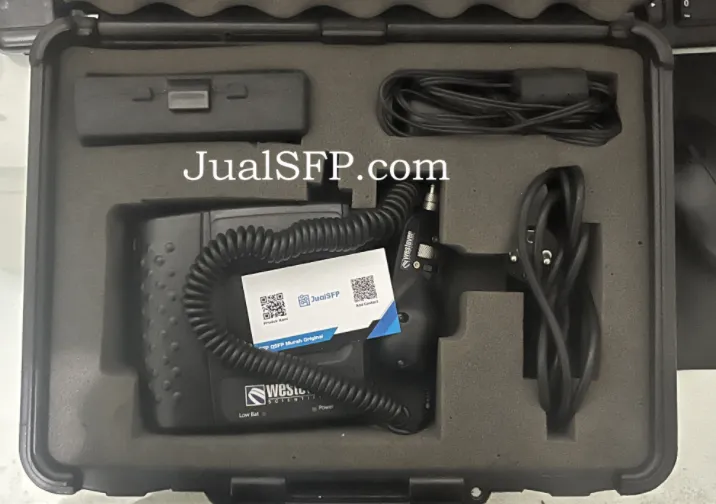

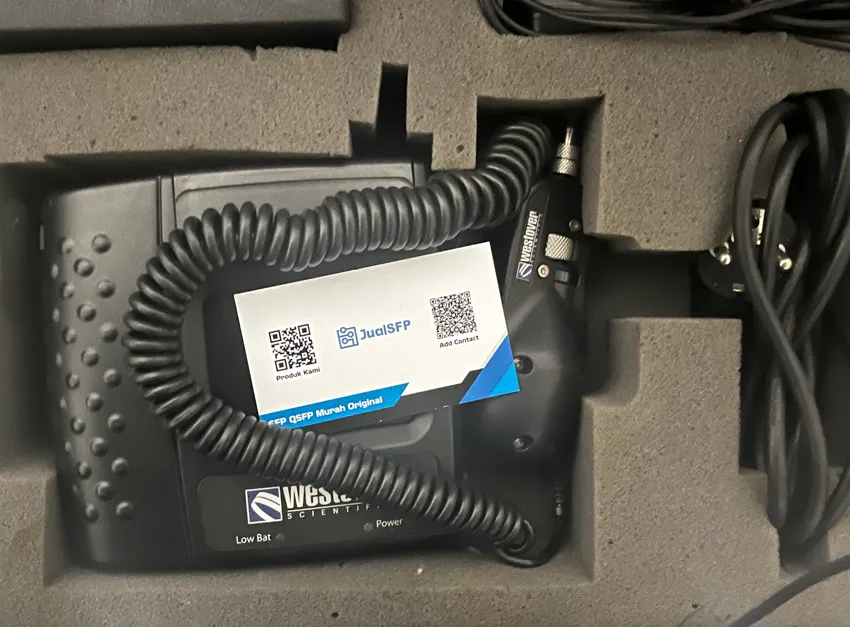

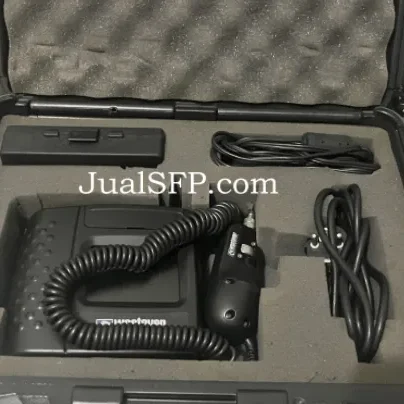

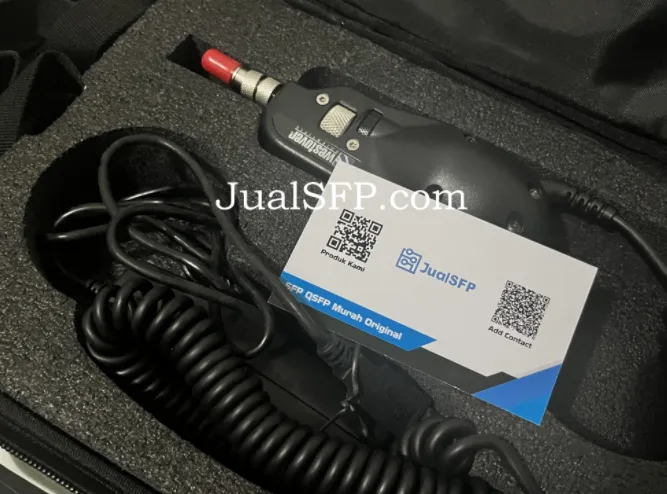

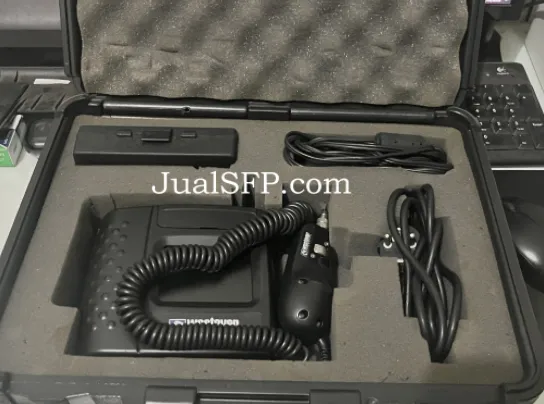

Unit yang Tersedia
Kapan Perlu Menyewa Fiber Inspection Microscope?
- Sebelum instalasi atau commissioning: memeriksa semua konektor sebelum link dinyalakan.
- Sertifikasi sebelum serah terima: membuktikan kepada pelanggan bahwa konektor memenuhi standar atau spesifikasi proyek.
- Troubleshooting: link putus-putus atau redaman tinggi sering berawal dari konektor kotor, jadi periksa sebelum mengganti modul atau kabel.
- Sebelum mengukur dengan power meter atau OTDR: supaya hasil ukur tidak dipengaruhi konektor kotor.
- Proyek sesekali: alat dipakai beberapa hari, sehingga menyewa lebih masuk akal daripada membeli.
Mikroskop, Pembersih, dan Alat Ukur: Satu Kesatuan Kerja
| Alat | Fungsi | Pertanyaan yang dijawab |
|---|---|---|
| Fiber inspection microscope (P5000) | Melihat dan menilai kondisi ujung konektor | Apakah konektor ini bersih dan lulus standar? |
| Pembersih fiber | Membersihkan debu dan noda | Bagaimana membersihkannya? |
| Optical power meter dan light source | Mengukur redaman link | Berapa redaman total link? |
| OTDR | Profil redaman sepanjang kabel | Di mana letak masalahnya? |
Mikroskop sebaiknya dipakai sebelum alat ukur. Kalau konektornya kotor, angka yang keluar dari power meter atau OTDR tidak mencerminkan kondisi kabel yang sebenarnya. Kami juga menyewakan alat penguji jaringan telekomunikasi lainnya, lihat Sewa Optical Power Meter, Sewa Optical DWDM Channel Checker, Sewa dan Rental Alat BERT TEST – 1G, 10G, 40G & 100G., atau semua layanan sewa SFP dan QSFP.
Konektor Modul SFP Juga Perlu Diperiksa
Kabel patch LC yang terpasang ke modul SFP, SFP+, atau QSFP sering dicabut-pasang, sehingga rawan kotor. Link 10G, 25G, dan di atasnya lebih sensitif terhadap pantulan dan redaman tambahan, jadi kebersihan konektor semakin penting di kecepatan tinggi. Periksa ujung kabel sebelum dipasang ke modul, dan gunakan tip adaptor yang sesuai bila hendak melihat ke dalam port. Pastikan modul tidak aktif atau sudah dicabut saat memeriksa.
Butuh modulnya juga? Lihat sewa SFP 1G, sewa SFP+ 10G, sewa SFP28 25G, atau semua layanan sewa SFP dan QSFP.
Pertanyaan yang Sering Diajukan
Apa itu P5000 Digital Probe Microscope?
P5000 adalah probe inspeksi digital dari VIAVI (sebelumnya JDSU) untuk memeriksa ujung konektor fiber optik. Alat ini menampilkan gambar di layar dan, dengan perangkat lunak yang sesuai, memberi hasil PASS atau FAIL berdasarkan standar atau spesifikasi yang dipilih.
Apakah P5000 harus dipakai dengan laptop?
P5000 dapat dihubungkan ke PC atau laptop, atau ke unit JDSU MTS/T-BERD 4000.
Apakah bisa memeriksa kedua sisi koneksi?
Ya. P5000 dapat memeriksa kedua sisi koneksi fiber, yaitu ujung konektor pada kabel dan sisi pasangannya (adaptor atau port), selama tip yang sesuai tersedia.
Apakah bisa dibuat laporan hasil inspeksi?
Perangkat lunak pendukung P5000 dapat membuat laporan sertifikasi serta menyimpan hasil dan gambar sebagai arsip.
Apakah konektor baru perlu diperiksa juga?
Ya. Konektor baru pun bisa terkena debu dari kemasan atau proses produksi, dan tutup pelindung tidak menjamin ujung serat bersih. Periksa, bersihkan bila perlu, lalu periksa lagi sebelum disambung.
Apakah cukup membersihkan tanpa memeriksa?
Sebaiknya tidak. Tanpa inspeksi Anda tidak tahu apakah konektor sudah bersih, atau justru ada goresan permanen yang tidak bisa dibersihkan. Karena itu urutannya periksa, bersihkan, lalu periksa lagi.
Apakah aman memeriksa konektor yang sedang aktif?
Tidak. Cahaya laser tidak terlihat mata dan bisa merusak penglihatan. Matikan sumber cahaya atau cabut perangkat sebelum inspeksi, termasuk saat memakai probe digital.
Apakah bisa memeriksa konektor APC dan UPC?
Bisa, dengan tip adaptor yang sesuai.
Berapa lama minimal menyewa?
Hubungi kami.
Bagaimana cara memesan?
Hubungi kami lewat WhatsApp di +62-811-8986-809. Sebutkan jenis alat, tanggal kebutuhan, dan lokasi proyek. Kami akan konfirmasi ketersediaan dan tarifnya.
