Sewa Optical Fiber Attenuator untuk Testing dan Troubleshooting Fiber Optik
Di laboratorium atau saat commissioning, sinyal optik yang terlalu kuat bisa sama bermasalahnya dengan sinyal yang terlalu lemah. Modul jarak jauh yang dipasang pada link pendek, misalnya, dapat membuat penerima kelebihan daya. Kami menyediakan sewa optical fiber attenuator (SMART Optical Fiber Attenuator) untuk teknisi jaringan, ISP, dan kontraktor yang perlu mengatur atau mensimulasikan redaman pada satu proyek, tanpa harus membeli alatnya.

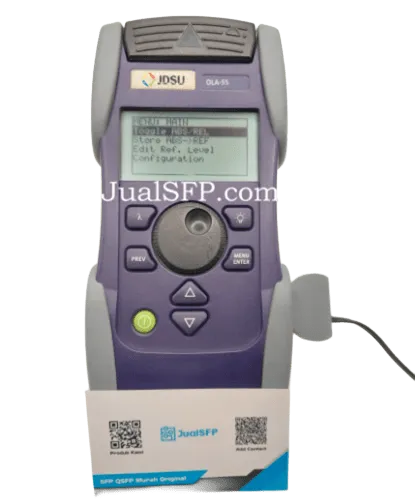

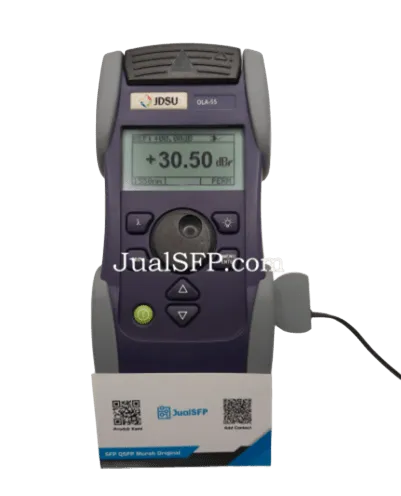

Spesifikasi Unit
| Item | Keterangan |
|---|---|
| Merek dan model | JDSU VIAVI |
| Tipe | SmartClass OLA-55 |
| Max. permitted level | +23 dBm |
| Jenis fiber | single-mode & multimode |
| Panjang gelombang | 1260 to 1650 nm in 1 nm increments |
| Konektor | LC, SC, FC |
Apa Itu Optical Attenuator dan Untuk Apa Dipakai?
Optical attenuator adalah alat yang sengaja mengurangi daya sinyal optik dengan jumlah tertentu, dinyatakan dalam dB. Fungsinya kebalikan dari penguat. Alat ini dipasang di antara pemancar dan penerima, atau di tengah sebuah link, untuk menurunkan daya ke tingkat yang diinginkan.
Mengapa sinyal perlu dikurangi? Penerima optik punya dua batas: daya minimum agar sinyal terbaca (receiver sensitivity) dan daya maksimum yang masih aman (overload). Di antara kedua batas itu terdapat rentang kerja yang sehat. Attenuator membantu menjaga daya tetap di dalam rentang tersebut.
Kegunaan utama
- Mencegah overload penerima: saat modul berdaya besar (misalnya tipe ER atau ZR) dipakai pada jarak pendek atau saat pengujian di meja.
- Mensimulasikan jarak dan redaman: menguji perilaku perangkat seolah-olah link-nya lebih panjang tanpa menggulung kabel berkilo-kilometer.
- Menguji margin link: menaikkan redaman sedikit demi sedikit untuk melihat seberapa jauh link masih stabil.
- Menyeimbangkan daya: menyamakan daya beberapa jalur, misalnya pada sistem multi-kanal.
- Troubleshooting: memastikan apakah masalah berasal dari daya terlalu besar atau terlalu kecil.
Attenuator tetap atau variabel?
| Aspek | Attenuator tetap | Attenuator variabel |
|---|---|---|
| Redaman | Satu nilai, misalnya 5 atau 10 dB | Bisa diatur pada rentang tertentu |
| Penggunaan | Pemasangan permanen atau yang nilainya sudah diketahui | Pengujian, simulasi, dan pencarian nilai yang tepat |
| Kelebihan | Sederhana dan stabil | Fleksibel, satu alat untuk banyak skenario |
| Catatan | Perlu mengganti unit jika nilai berubah | Perlu dicek ulang nilainya dengan power meter |
Untuk pengujian dan commissioning, tipe variabel biasanya lebih praktis.
Contoh Penggunaan: Modul Jarak Jauh di Link Pendek
Misalkan sebuah modul mengirim daya +3 dBm, sedangkan penerima pada ujung lainnya memiliki batas overload sekitar -1 dBm. Pada link pendek, hampir tidak ada redaman kabel, sehingga daya yang sampai masih sekitar +3 dBm, melampaui batas penerima. Selisihnya sekitar 4 dB, ditambah margin keamanan beberapa dB, itulah yang perlu diredam oleh attenuator.
Angka di atas hanya ilustrasi. Daya kirim dan batas overload berbeda untuk setiap modul, jadi selalu ambil nilainya dari datasheet modul yang Anda pakai. Setelah attenuator dipasang, ukur daya di sisi penerima dengan power meter untuk memastikan nilainya benar-benar berada dalam rentang kerja.
Cara Memakai Attenuator dengan Benar
- Cocokkan jenis fiber dan konektor. Single-mode dan multimode tidak boleh dicampur, begitu juga tipe konektor (LC, SC, FC).
- Cek panjang gelombang. Nilai redaman bisa sedikit berbeda di tiap panjang gelombang, jadi gunakan alat pada panjang gelombang yang sesuai datasheet.
- Bersihkan semua konektor sebelum menyambung. Debu menambah redaman yang tidak terduga dan bisa merusak ujung serat.
- Pasang di jalur yang tepat, biasanya di sisi penerima atau di tengah link sesuai rencana pengujian.
- Atur redaman dari kecil ke besar jika memakai tipe variabel, jangan langsung ke nilai maksimum.
- Ukur hasilnya dengan optical power meter, lalu catat nilai akhir untuk dokumentasi.
Keselamatan: jangan melihat langsung ke ujung serat atau port yang sedang aktif. Cahaya laser tidak terlihat mata, tetapi bisa merusak penglihatan. Mengurangi daya dengan attenuator tidak membuat ujung serat otomatis aman.
Attenuator, Optical Power Meter, dan Alat Uji Lainnya
| Alat | Fungsi | Pertanyaan yang dijawab |
|---|---|---|
| Optical attenuator | Mengurangi daya optik sebesar nilai tertentu | Bagaimana menurunkan daya ke rentang yang aman? |
| Optical power meter | Mengukur daya optik di satu titik | Berapa daya yang sampai? |
| OTDR | Menampilkan profil redaman sepanjang kabel | Di mana letak masalahnya? |
Attenuator dan power meter hampir selalu dipakai berpasangan: satu mengatur daya, satunya memverifikasi hasilnya. Kami juga menyediakan alat penguji jaringan telekomunikasi lainnya, lihat Sewa Optical Power Meter, SEWA Chromatic Dispersion Fiber Optic, atau Sewa dan Rental Alat BERT TEST – 1G, 10G, 40G & 100G.
Satu Paket dengan Kebutuhan SFP Anda
Pengujian dengan attenuator sering dilakukan saat mencoba modul transceiver baru, terutama tipe jarak jauh. Jika Anda juga membutuhkan modulnya, lihat sewa SFP+ 10G, sewa SFP28 25G, atau semua layanan sewa SFP dan QSFP.
Paket dan Syarat Sewa
| Item | Keterangan |
|---|---|
| Kelengkapan | kabel , adaptor, baterai atau charger |
| Durasi sewa | Minimal 3 hari sampai 30 hari, jika lebih bisa hubungi kami by whatsapp |
| Tarif | hubungi kami |
| Deposit | – |
| Unit | Smart OLA-55 JDSU VIAVI |
| Pengiriman | Kami kirim sampai ke kantor anda (JABODETABEK) |
Pertanyaan yang Sering Diajukan
Apa bedanya attenuator dengan kabel yang panjang?
Keduanya sama-sama mengurangi daya, tetapi attenuator memberi nilai redaman yang terukur dan mudah diatur dalam ruang kecil. Kabel panjang memakan tempat dan menambah faktor lain seperti dispersi.
Berapa dB redaman yang perlu dipasang?
Tergantung daya kirim modul dan batas overload penerima, jadi tidak ada satu angka yang berlaku untuk semua. Ambil nilainya dari datasheet, lalu verifikasi dengan power meter. Kirimkan tipe modul Anda lewat WhatsApp jika ingin dibantu memperkirakan.
Apakah attenuator bisa merusak sinyal?
Attenuator hanya mengurangi daya. Jika redaman terlalu besar, penerima tidak bisa membaca sinyal lagi. Karena itu, atur secara bertahap dan jangan melebihi margin sensitivitas penerima.
Berapa lama minimal menyewa?
Masa sewa alat tersedia mulai dari 3 hingga 30 hari, sesuai dengan kebutuhan proyek Anda. Apabila Anda memerlukan durasi sewa lebih dari 30 hari, silakan hubungi tim kami untuk mendiskusikan ketersediaan unit dan ketentuan perpanjangan masa sewa.
Bagaimana cara memesan?
Hubungi kami lewat WhatsApp di +62-811-8986-809. Sebutkan jenis alat, tanggal kebutuhan, dan lokasi proyek. Kami akan konfirmasi ketersediaan dan tarifnya.
